Портовый разгрузочный бункер

Разгрузочные бункеры на портах – важный элемент инфраструктуры, и, как мне кажется, часто недооценивают сложности, связанные с их проектированием и дальнейшей эксплуатацией. Многие считают, что это достаточно простая задача – просто засыпать что-то в бункер и выгрузить. Но на деле все гораздо сложнее. Рассмотрим некоторые моменты, о которых не всегда говорят.

Основные задачи и требования к портальному разгрузочному бункеру

Первое, что нужно понимать – функциональность. Задача портального разгрузочного бункера – максимально эффективная и непрерывная подача сыпучих материалов к месту назначения (например, на перевалку в вагоны или автоцистерны). Это подразумевает высокую пропускную способность, минимальное время простоя и, конечно, надежность. Не менее важна адаптация к разным типам сырья – от зерна и удобрений до руды и цемента. И, конечно, нужно учитывать особенности конкретного порта: климат, наличие ветров, сейсмическая активность. Попытка проектировать без учета этих факторов обречена на проблемы.

Мы как-то проектировали бункер для подачи фосфорной руды. Выбрали стандартную конструкцию, не учли агрессивность среды и результат был предсказуем – коррозия, засоры, постоянные ремонты. Пришлось переделывать, что, конечно, привело к увеличению сроков и стоимости проекта. Этот опыт научил нас тщательно анализировать свойства сырья и выбирать соответствующие материалы.

Системы транспортировки и выгрузки

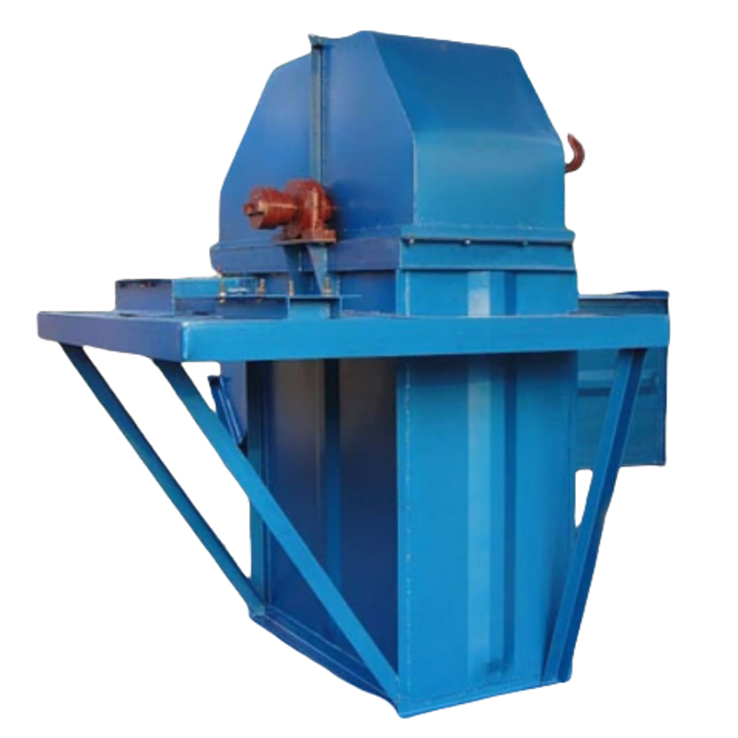

Выбор системы транспортировки – это ключевой момент. Наиболее распространенные варианты – screw conveyors (вилочные конвейеры), bucket elevators (ковшовые элеваторы) и belt conveyors (ленточные конвейеры). Каждый из них имеет свои преимущества и недостатки, и выбор зависит от типа сырья, требуемой производительности и высоты подъема. Нельзя однозначно сказать, какой вариант лучше. Например, для сыпучих материалов с высокой влажностью, как, например, некоторые виды зерна, вилочные конвейеры могут быть не лучшим выбором из-за образования комков и засоров. В этих случаях предпочтительнее использовать ковшовый элеватор, но он дороже и требует больше места.

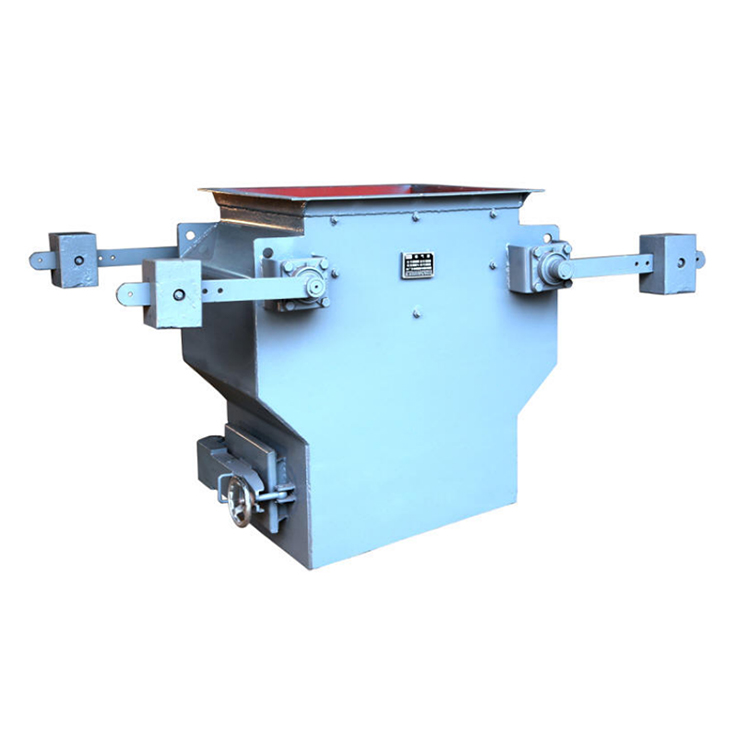

Еще один важный аспект – система выгрузки. Здесь часто используют шлюзовые клапаны (gate valves) или шнековые выгрузчики (screw discharge systems). Шлюзовые клапаны проще и дешевле, но менее эффективны. Шнековые выгрузчики обеспечивают более плавную и равномерную выгрузку, но более сложны в обслуживании. У нас в одном проекте использовали шнековый выгрузчик, но из-за неравномерного распределения сырья по ширине бункера, выгрузка была очень нестабильной. Пришлось внести изменения в конструкцию бункера, чтобы обеспечить равномерное распределение сырья.

Проблемы с абразией и засорами

Абразивные материалы – это всегда головная боль. Особенно, когда речь идет о рудах и песках. Использование износостойких материалов – это обязательное условие, но даже они со временем изнашиваются. Важно правильно выбирать тип износостойкого покрытия и регулярно проводить его осмотр и ремонт. Кроме того, нужно предусмотреть систему очистки бункера от засоров. Это может быть как периодическая очистка с помощью специальных инструментов, так и автоматические системы очистки.

Конструкционные особенности и материалы

Материал, из которого изготовлен портальный разгрузочный бункер, должен быть устойчив к коррозии и абразивному износу. Наиболее часто используют сталь с высоким содержанием углерода, но в агрессивных средах предпочтительнее использовать нержавеющую сталь или специальные сплавы. Конструкция бункера должна быть прочной и устойчивой к нагрузкам. Важно правильно рассчитать толщину стенок и усилить конструкцию в местах наибольшей нагрузки. Например, в местах крепления конвейерных лент или шнеков, конструкция должна быть усилена, чтобы избежать деформации.

Иногда забывают про важность вентиляции. В бункерах, где хранится влажное сырье, необходимо предусмотреть систему вентиляции, чтобы предотвратить образование конденсата и коррозию. И, конечно, нужно учитывать требования пожарной безопасности. В бункерах, где хранится горючее сырье, необходимо предусмотреть систему пожаротушения и сигнализации.

Модернизация и обслуживание

Даже самый современный портальный разгрузочный бункер требует регулярного обслуживания. Необходимо регулярно проводить осмотр и ремонт оборудования, очищать бункер от засоров, контролировать состояние износостойкого покрытия. Кроме того, рекомендуется проводить модернизацию бункера по мере необходимости, чтобы повысить его производительность и надежность. Модернизация может включать в себя замену устаревшего оборудования, установку новых систем автоматизации или улучшение конструкции бункера.

Мы однажды столкнулись с проблемой износа конвейерных лент. Оказалось, что ленты были неправильно подобраны для данного типа сырья. После замены лент на более износостойкие, производительность бункера увеличилась на 20%. Это показывает, что даже небольшие изменения могут иметь значительный эффект. Важно не забывать о профилактических осмотрах и своевременном обслуживании оборудования.

Автоматизация и системы управления

Современные портальные разгрузочные бункеры часто оснащаются системами автоматизации и управления. Это позволяет повысить эффективность работы бункера, снизить затраты на обслуживание и улучшить безопасность. Системы автоматизации могут включать в себя датчики уровня сырья, системы управления конвейерами и выгрузчиками, а также системы мониторинга состояния оборудования. Использование систем автоматизации позволяет контролировать все параметры работы бункера и оперативно реагировать на возникающие проблемы.

У нас в одном проекте внедрили систему автоматического управления уровнем сырья. Это позволило оптимизировать подачу сырья и избежать перегрузки бункера. Кроме того, система автоматизации собирает данные о работе бункера, что позволяет анализировать производительность и выявлять узкие места.
